Spektralkurven von Violett- und Blaufiltern mit IR-Durchlass
In folgenden Abbildungen wird der interne Sperrfilter mit einem Schott BG38 in 1 mm Stärke zur groben Orientierung an IR-taugliche Kameraverhältnisse simuliert und durch den gestrichelten Kurvenverlauf dargestellt.
(Zahlenmaterial: Schott /HEBO, eigene Berechnungen einiger Filterstärken auf Basis des Schott-Filterberechnungsprogramms, eigene Grafikerstellung)
|

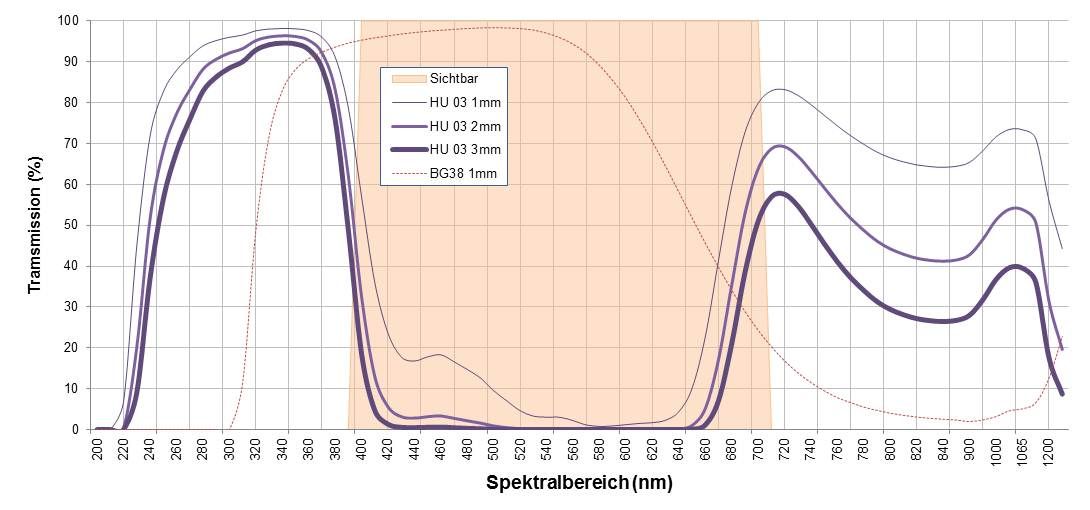

HEBO Ultraviolettfilter HU 03 (entspricht Schott UG5) in 3 Stärken |
|
|

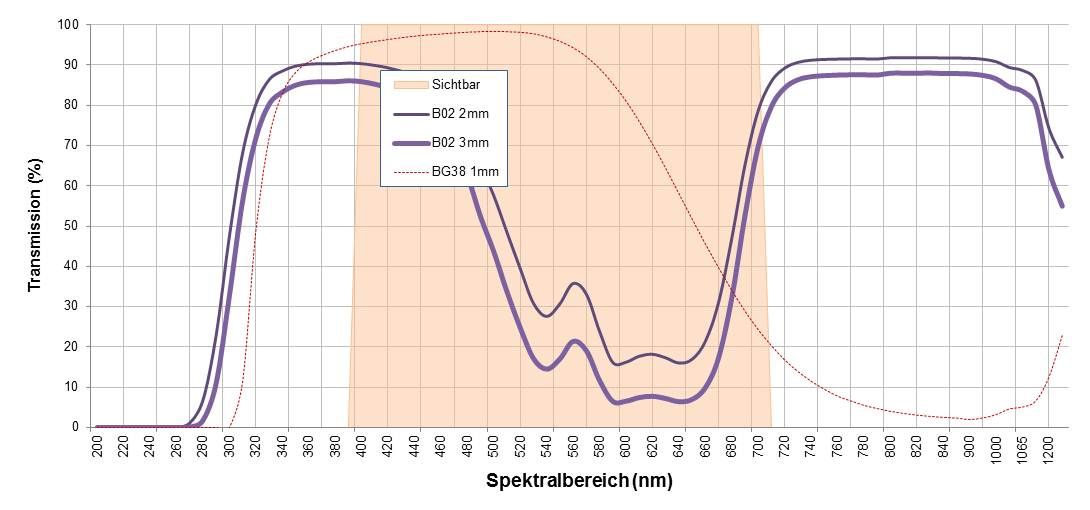

HEBO Blaufilter B 02 in 2 Stärken |
|
|

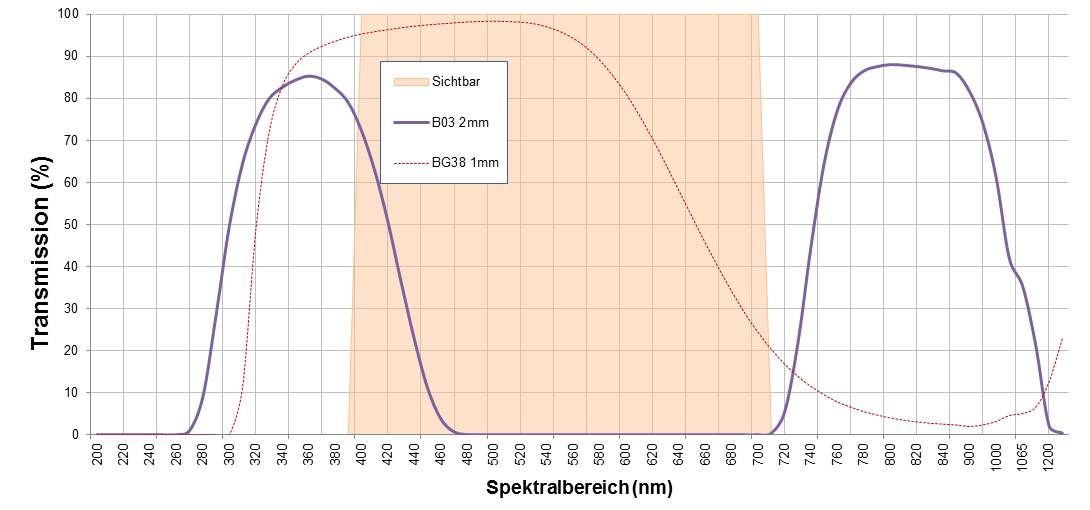

HEBO Blaufilter B 03 |
|
|

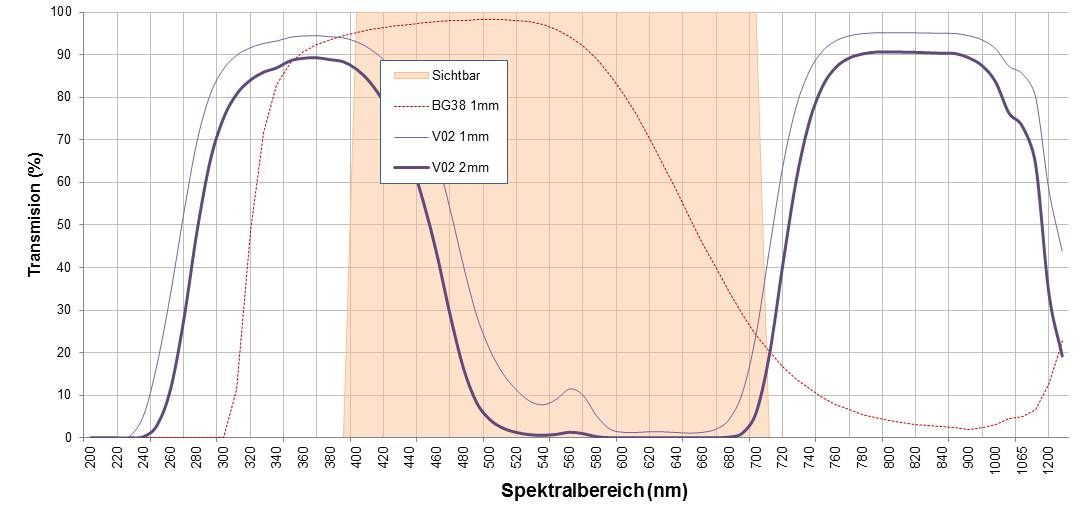

HEBO Violettfilter V 02 in 2 Stärken |
|
|

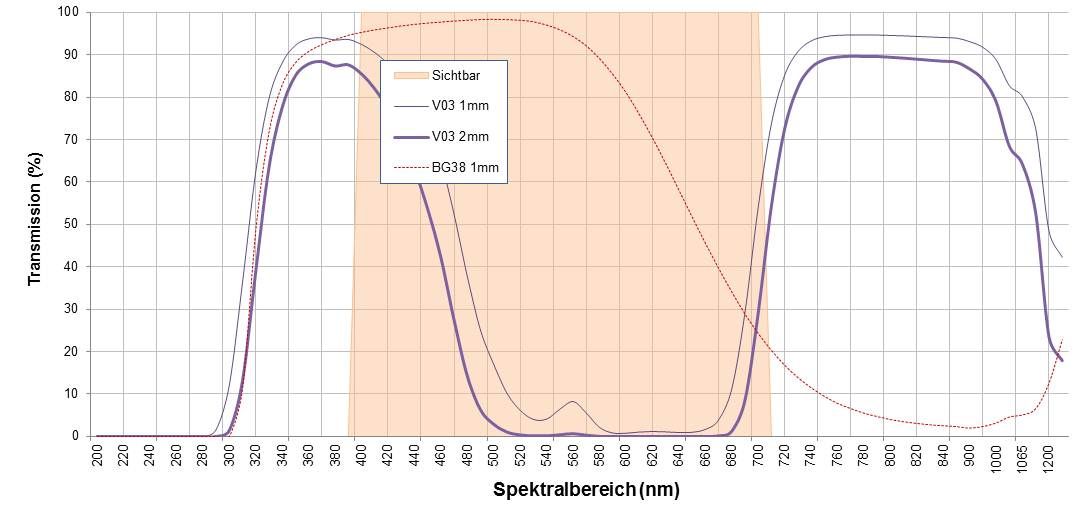

HEBO Violettfilter V 03 in 2 Stärken |
|
|
